pcb六層板疊層結構及阻抗參數，工程師必備數據
- 時間：2023-08-21
90ohm 線寬是多少？100ohm線間距是多少？5mil的線能不能滿足50ohm？設計多層阻抗板時多少工程師在布線時都會遇到這些數據難題。文豐今天找了華秋電路的壓合結構核算出部分阻抗參數，分享大家。
不同的壓合結構對應的阻抗線寬/線距都不同，下面參數僅供對應結構參考。

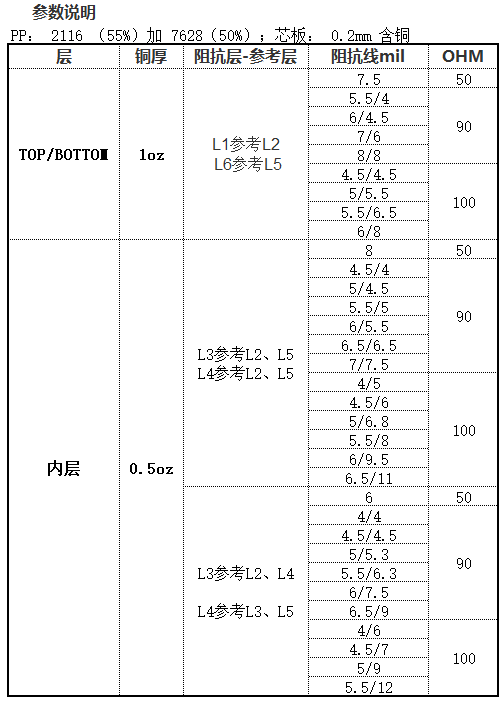

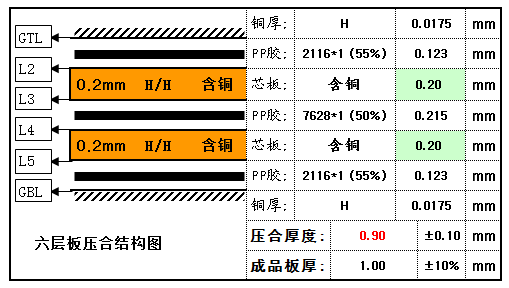

六層板1.0mm疊層結構及阻抗參數：

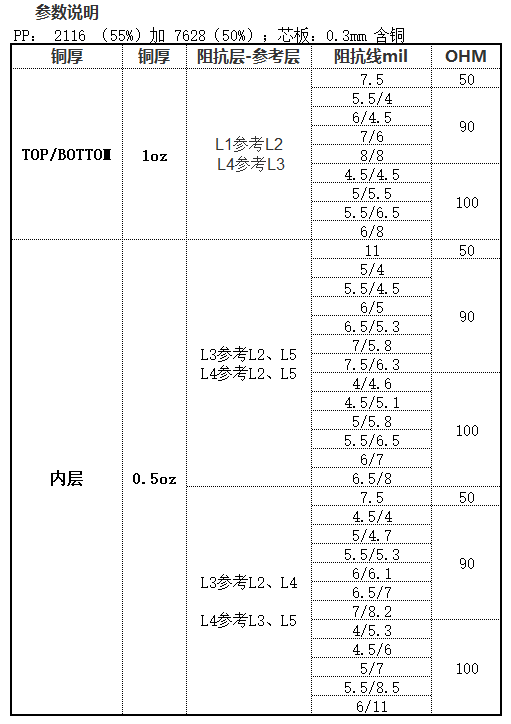

六層板1.2mm疊層結構及阻抗參數：

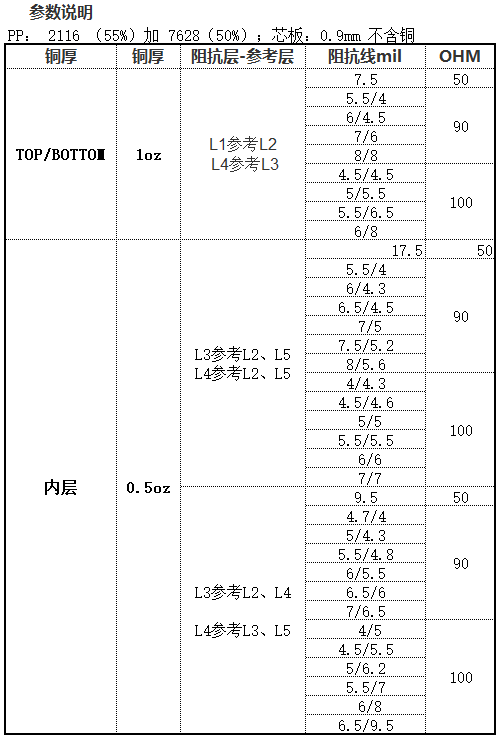

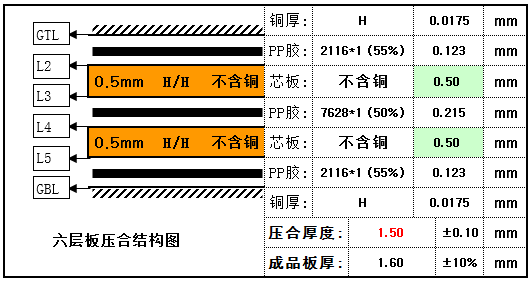

六層板1.6mm疊層結構及阻抗參數：

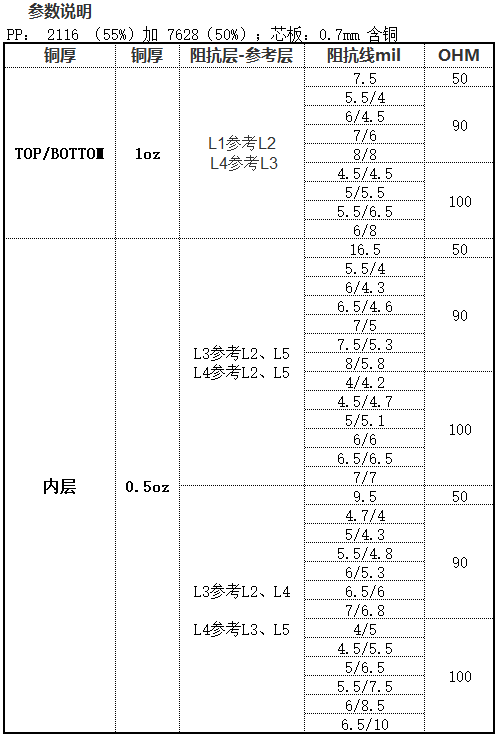

六層板2.0mm疊層結構及阻抗參數：

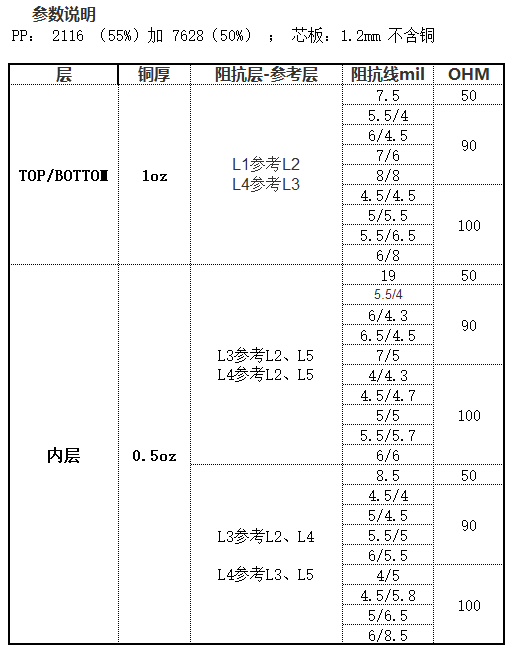

六層板2.5mm疊層結構及阻抗參數：
